基本參數
|
品牌 |
帝科萊德 |
型號 |
DH-Z14F18K（100米/DC24V/1發1收/雙向/繼電器控制） |
|
電壓 |
DC24V，其他電壓配外置變壓器適配，如AC220V或AC380V等V |
加工定制 |
是 |
|
重量 |
1-2kg |
用途 |
農藥噴霧車、農林噴灑設備、環衛車、垃圾車等無線遙控操作 |
|
產地 |
江蘇南京 |
|
|
詳細說明

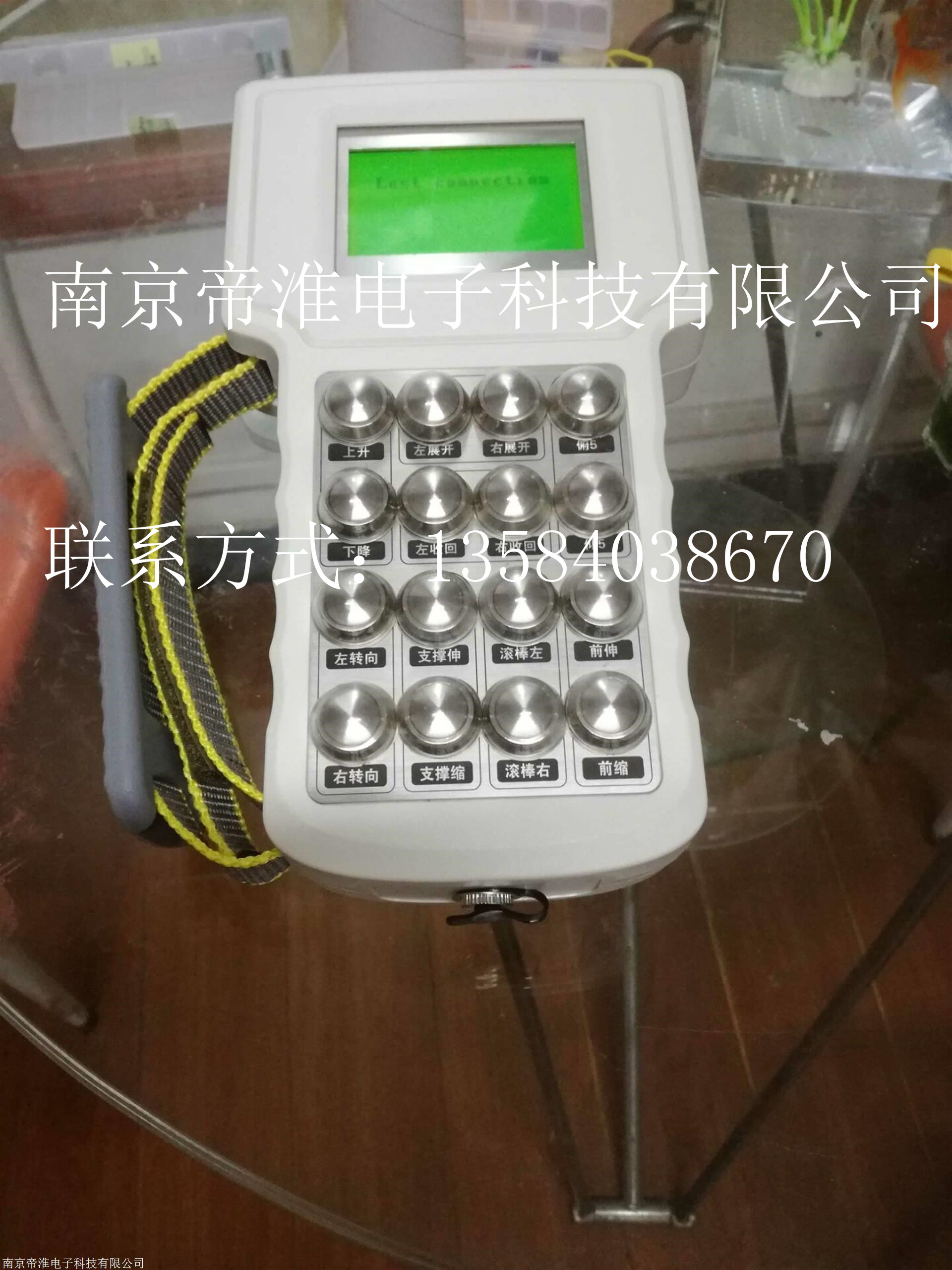

南京帝淮農藥噴霧機遙控器定做說明
農藥噴霧機遙控器，整套包含1臺發射器+1臺接收器，遙控距離按照常規100米提供（可以定制250米500米800米等），接收器端通過繼電器方式輸出設計，發射器端12個動作執行按鍵，另有啟動和急停。
按鈕功能說明
1） 藥泵開/關（長按5秒），設計對應接收器端1路常開點繼電器輸出，自鎖保持模式；如果設計為點動模式，則和按壓時間有關系，如果設計為保持模式，則和按壓時間沒關系。
2） 風機啟動，自鎖保持模式，對應接收器端1路常開點繼電器輸出；
3） 風量大、風量小，如果是電動推桿控制，則此2個按鍵，兩者點動且互鎖模式，設計對應2路繼電器輸出，用于控制電推桿的正負極切換（兩根線模式，不支持三根線模式）；
4） 油門加、油門減，如果是電動推桿控制，則此2個按鍵，兩者點動且互鎖模式，設計對應2路繼電器輸出，用于控制電推桿的正負極切換（兩根線模式，不支持三根線模式）；
5） 前進、后退，2個按鍵點動且互鎖模式，每個按鍵均對應接收器端2路常開點繼電器輸出，用于對應左右兩驅的2個換向開關量電磁閥正向吸合同時接通，從而確保前進。后退，反之，同理；
6） 前左轉、前右轉，2個按鍵點動且互鎖模式，每個按鍵各對應接收器端1路常開點繼電器輸出，前左轉，此按鍵對應的1路路繼電器輸出用于控制右驅動換向電磁閥正向吸合接通，則此時前左轉；如果需要前右轉，則此時按下前右轉按鍵，此時對應1路常開點繼電器輸出，用于對應左驅動換向電磁閥正向吸合接通，則此時向右轉；
7） 后左轉、后右轉，2個按鍵點動且互鎖模式，每個按鍵各對應接收器端1路常開點繼電器輸出，前左轉，此按鍵對應的1路路繼電器輸出用于控制右驅動換向電磁閥反向吸合接通，則此時前左轉；如果需要前右轉，則此時按下前右轉按鍵，此時對應1路常開點繼電器輸出，用于對應左驅動換向電磁閥反向吸合接通，則此時向右轉；
8） 就地正轉、就地反轉，增補布局2個按鍵，各自對應接收器端2路常開點繼電器輸出，就地正轉時，此按鍵對應的2路繼電器，1號繼電器用于接左驅動電磁閥正向接通，2號繼電器用于接右驅動電磁閥反向接通，則此時就地正轉（順時針就地轉動），反之，則就地反轉。
9） “ 鎖定/解鎖”按鈕1個，可對操作面板具備自復位或點動式功能的按鈕進行鎖定，一旦鎖定，即使誤碰 或跌落地面也不會產生誤動作，另可結合急停兩者同時按下，可與接收器端進行對碼匹配成對，此種情況一般是針對應用現場長期使用中，因特定突發因素比如撞擊導致的損壞或砸壞之類，臨時與同型號的其他發射器或接收器應急匹配成對使用，或新增配發射器或接收器與原有的發射器或接收器進行匹配成對使用的對碼操作應用。
10）總啟動+總急停旋鈕，啟動即為啟動發射器本身電源開關，同時對應接收器端輸出控制回路的接通，此時被控端設備通電，急停拍下，則可瞬間切斷所有輸出。發射器端的啟動按鈕關閉，發射器端電源關掉，且5秒鐘后，接收器端亦可自我急停，保障安全！
本次農藥噴霧機遙控器非標定制型號DH-Z14F18K（100米/DC2
