南京帝淮變頻調速起重機遙控器說明
變頻調速起重機遙控器，遙控器每套配置包含1臺發射器+1臺接收器2個部分，按照250米遙控距離提供（可以根據需求定制遙控器距離）。
基本功能說明

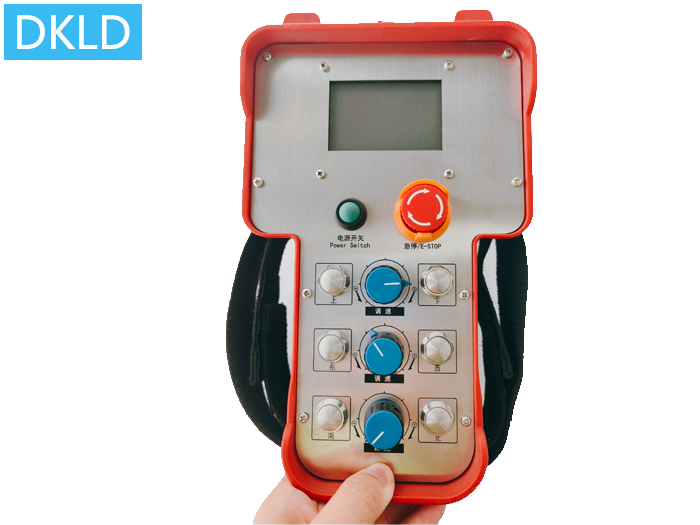

一、發射機端不銹鋼面板布局電位器調速旋鈕3個（或編碼器調速旋鈕），分別用于控制大車前后調速、小車左右調速、副鉤上下調速控制回路輸出，對應接收機端3路0-10V模擬量輸出，直接連接變頻器的0-10V模擬量變壓調速控制輸出。
二、發射機端布局8個按鈕，分別是：大車前后、小車左右、主鉤上下、副鉤上下，合計8路正反向開關量控制回路輸出；針對主鉤上下5個檔位速度，布局1個5檔位波段旋轉選擇開關，對應接收機端5路常開點繼電器控制回路輸出；
三、1個“鎖定/解鎖”按鈕，可對操作面板具備自復位或點動式功能的按鈕進行鎖定，一旦鎖定，即使誤碰或掉落地面也不會產生誤動作，還可以結合急停按鈕兩者同時按下，可與接收機端進行對碼匹配成對，這種情況一般是針對應用現場長期使用中，因特定突發因素比如撞擊導致的損壞或砸壞之類，臨時與同型號的其他發射機或接收機應急匹配成對使用，或新增配發射機或接收機與原有的發射機或接收機進行匹配成對使用的對碼操作應用。
四、啟動+急停蘑菇頭按鍵，啟動按鍵布局為旋轉選擇開關或自鎖式，急停按鍵為歐規急停蘑菇頭式，自鎖保持模式輸出，對應2路繼電器控制輸出（1路常開點繼電器控制回路+1路常閉點繼電器控制回路）。啟動按鍵即為啟動發射機自身電源開關，同時對應接收機端控制回路的連接，這時被控端設備通電，急停按鍵拍下后，瞬間斷開所有控制回路輸出。發射機端的啟動按鈕關閉，發射機端電源關掉，超過5秒鐘后，接收機端亦可自我急停，保障安全！
變頻調速起重機遙控器，產品定制型號DH-Z3M8F5X（DC24V /250米/1發1收），其他電壓如AC380V或AC220v等則通過外置變壓器轉壓適配。
